Si vous avez des doutes sur la manière de monter la boîte extérieure, accédez à ce lien Comment assembler correctement votre boîte RetroBoxes (étape par étape)
Sommaire
Cartons de classement pour la console et les accessoires
Ces instructions expliquent, étape par étape, comment assembler les cartons de classement intérieurs placés à l’intérieur du carton extérieur de la console de jeux vidéo. L’objectif de ces cartons est de protéger, d’organiser et de séparer la console et ses accessoires — manettes, câbles, adaptateurs, etc. — aussi bien pour les consoles de salon que pour les consoles portables.
Avant de commencer, veuillez lire attentivement ces instructions.
1. Contenu reçu
Dans le cas des boîtes pour consoles de salon, l’ensemble comprend :
- 1 gabarit principal en carton (boîte intérieure).
- 1 séparateur intérieur (carton indépendant).
Remarque : le séparateur peut être positionné à différents emplacements selon les besoins de l’utilisateur.
Dans le cas des boîtes pour consoles portables, l’ensemble comprend :
Uniquement le gabarit dont le résultat, après assemblage, permet de classer la console portable et les accessoires dans une seule et même pièce.
2. Explicación de la plantilla
Observer attentivement le carton / gabarit reçu et les deux types de lignes (continues et discontinues) :

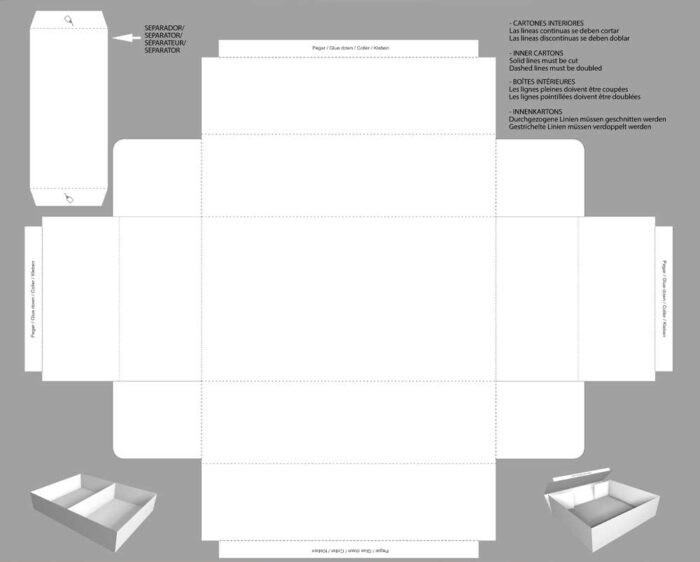

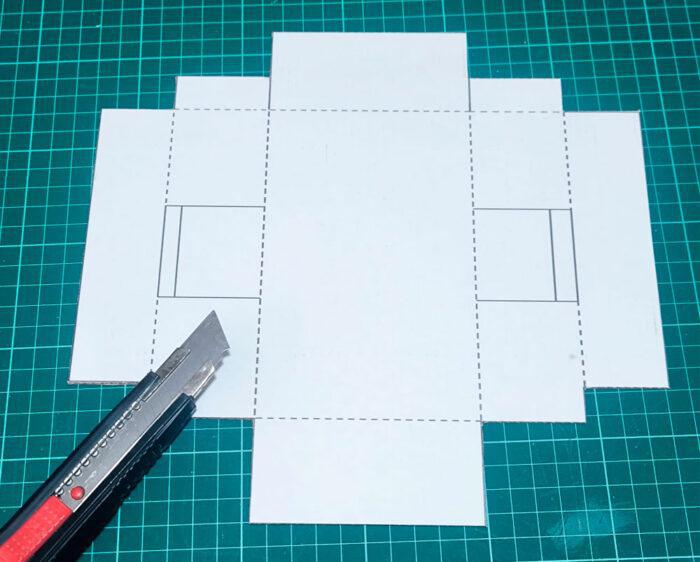

Gabarit des cartons intérieurs pour les boîtes de consoles de salon

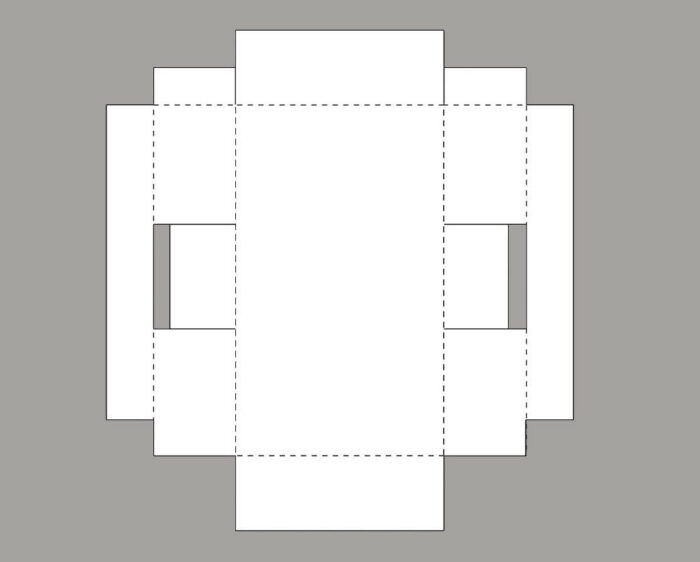

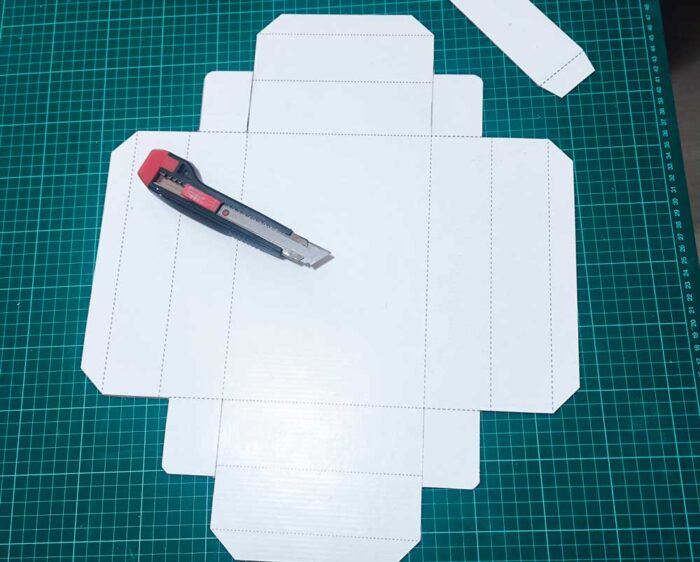

Gabarit des cartons intérieurs pour les boîtes de consoles portables
- Supprimer entièrement la zone grisée afin de ne conserver que le gabarit.
- Lignes continues : indiquent les zones à découper (toujours).
- Lignes discontinues (pointillées) : indiquent les zones à plier (ne jamais découper).
Respectez toujours ces indications afin d’assurer un montage correct.
3. Outils nécessaires

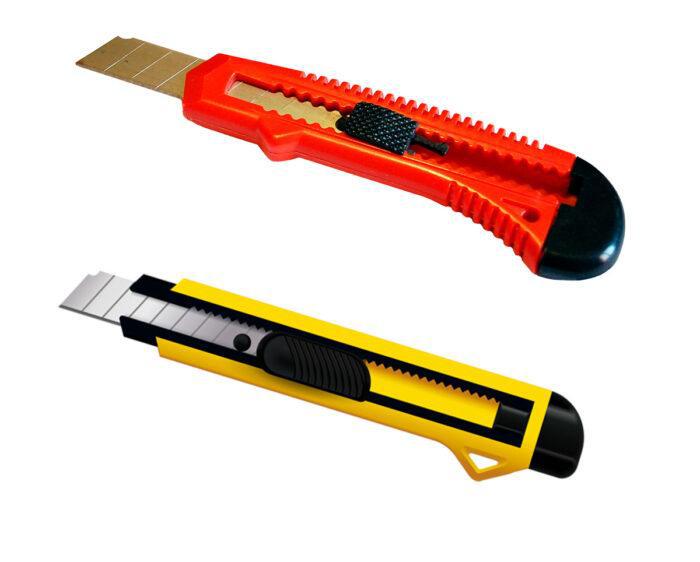

- Cutter neuf ou équipé d’une lame neuve.
- Travailler sur une surface plane et stable.
- Adhésif adapté au carton : colle scolaire en gel ou colle thermofusible (séchage plus rapide). Il est également possible d’utiliser une colle Loctite à prise rapide, avec précaution.
4. Montage de la boîte intérieure
- Placez le gabarit principal sur une surface plane.
- Découpez soigneusement toutes les lignes continues du contour extérieur et des pièces intérieures indiquées.
- Veillez à ne pas découper les lignes discontinues.
Découpe du gabarit pour consoles portables
- Placez le gabarit principal sur une surface plane.
- Découpez soigneusement toutes les lignes continues du contour extérieur et des pièces intérieures indiquées.
- Veillez à ne pas découper les lignes discontinues.
Marquage des plis
- Avant de plier, marquez fermement toutes les lignes discontinues afin de faciliter le pliage (sans aller jusqu’à la découpe). Vous pouvez utiliser tout outil pointu (mais non coupant), tel qu’un tournevis ou un stylo.
- Réalisez les plis de manière propre et précise afin que les parois restent bien droites.

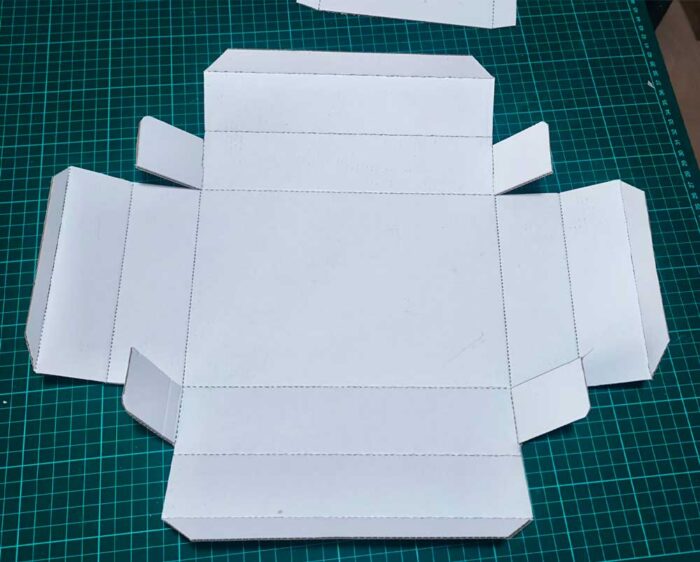

Marquage des plis sur le gabarit des consoles de salon
Marquage des plis sur le gabarit des consoles portables
Formation des parois pour les consoles de salon
- Relevez les côtés principaux du gabarit en suivant les lignes de pliage.
- Poursuivez le pliage des faces jusqu’à former la structure de base de la boîte intérieure.
Vidéo explicative
- Appliquez l’adhésif mentionné précédemment sur les languettes de collage indiquées sur le gabarit.
- Fixez chaque languette à la paroi correspondante en maintenant la pression pendant le temps recommandé par le fabricant de la colle utilisée.
- Vérifiez que la boîte est stable et que les angles sont droits.

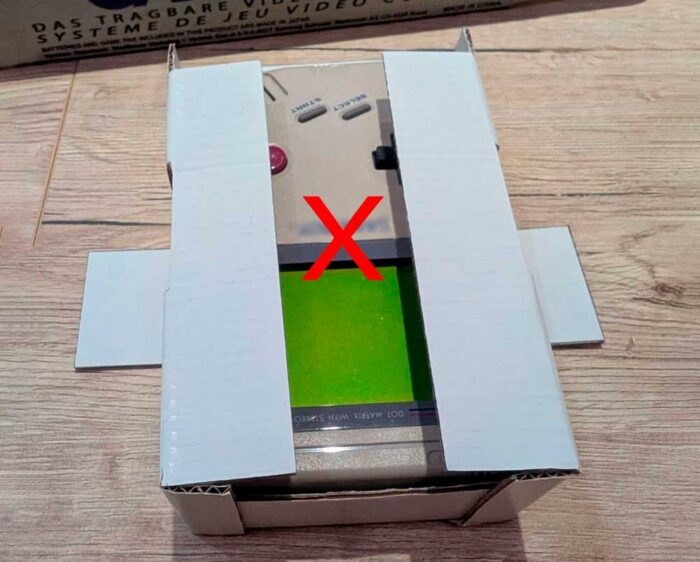

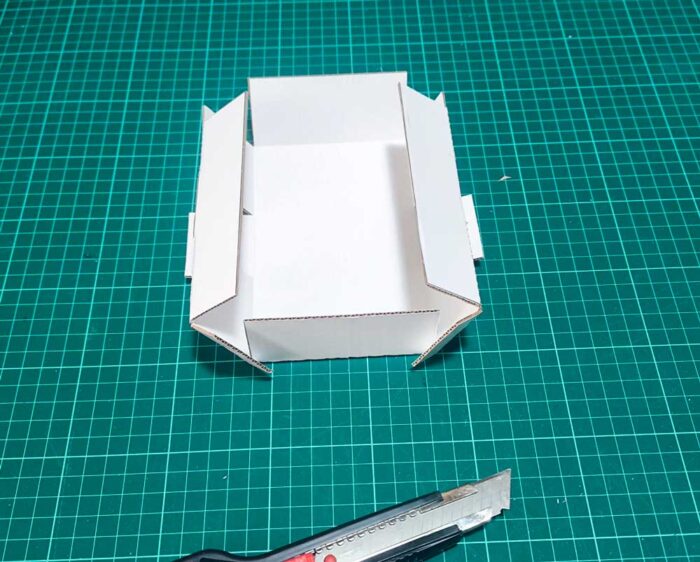

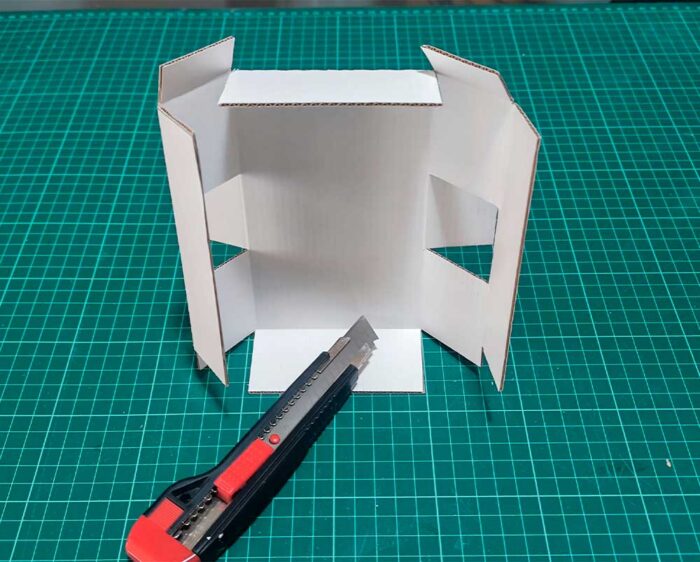

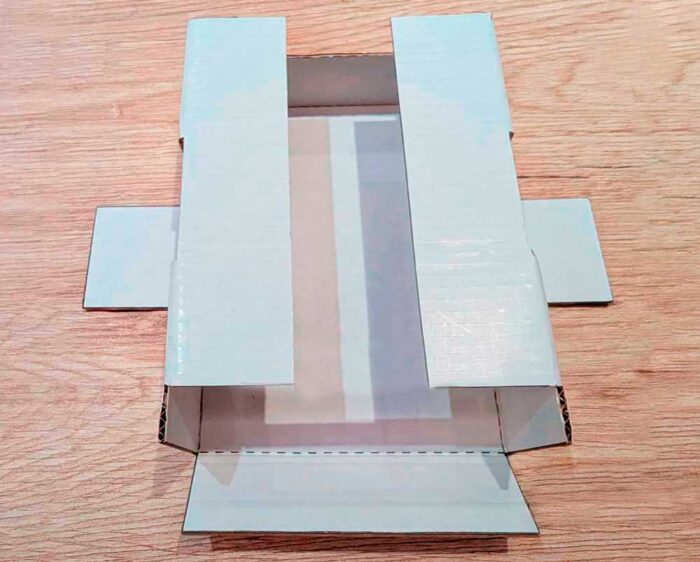

Formation des parois pour les consoles portables
5. Montage du séparateur intérieur dans la boîte pour consoles de salon
Découpe du séparateur
- Découpez le séparateur en suivant les lignes continues.
- Pliez les zones indiquées par des lignes discontinues : elles formeront les languettes sur lesquelles appliquer la colle.
Colocación del separador
- Introduisez le séparateur à l’intérieur de la boîte intérieure.
- Positionnez-le à l’emplacement le mieux adapté au contenu.
- Séparer la console des accessoires.
- Créer des compartiments pour les manettes, les câbles ou d’autres éléments.
- Ajustez le séparateur en appuyant jusqu’à ce qu’il soit correctement positionné et stable.
- Le séparateur restera mobile si aucune colle n’est appliquée dessus et pourra être placé selon les préférences de l’utilisateur.

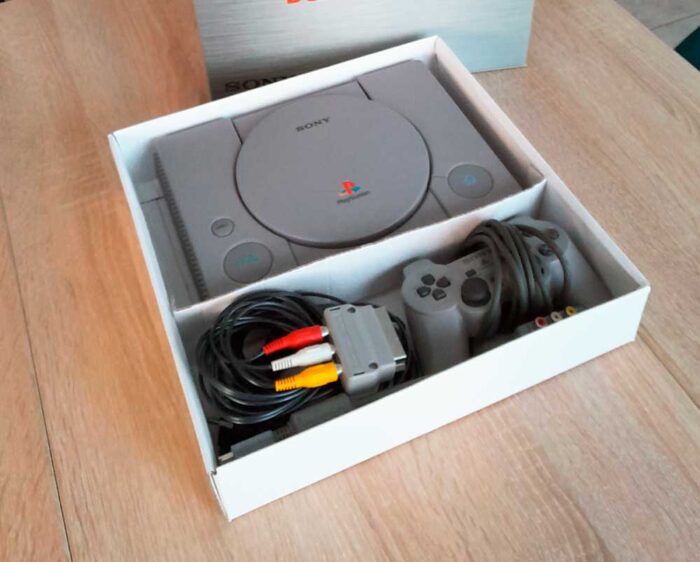

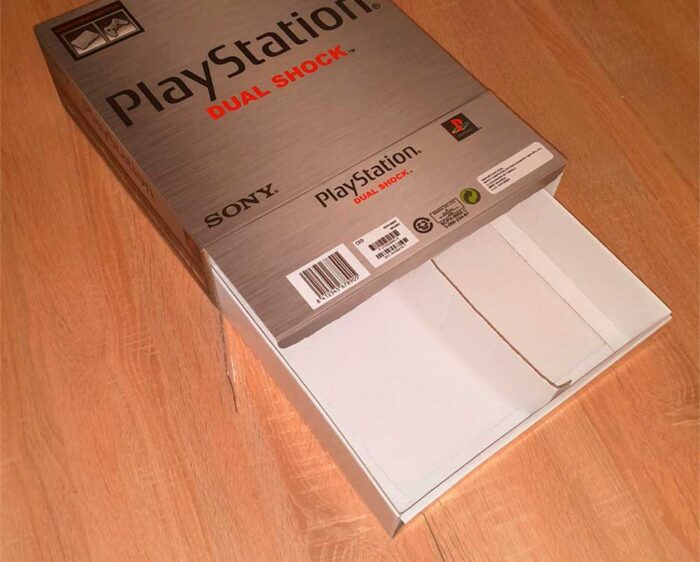

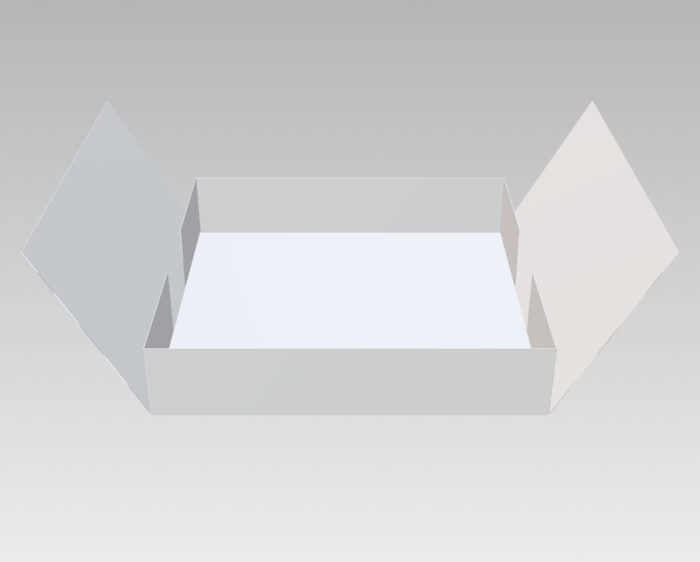

6. Résultat final
Une fois le montage terminé :
- La boîte intérieure doit être entièrement formée et résistante.
- Le séparateur doit diviser l’intérieur en compartiments fonctionnels.
- L’ensemble est prêt à accueillir la console et les accessoires avant la fermeture de la boîte extérieure.
7. Recommandations finales
- Ne forcez pas les plis : un pliage incorrect peut fragiliser le carton.
- Vérifiez toujours que les éléments sont correctement maintenus et ne bougent pas.
- Conservez ces instructions pour de futurs montages.
